КРУЭ 110 кВ

Общие характеристики компактного КРУЭ 110 кВ

Основными преимуществами компактного КРУЭ 110 кВ являются:

  •  Пригодность для установки внутри и вне помещений
  •  Постоянно заземленные корпуса, обеспечивающие максимальную защиту от поражения персонала электрическим током
  •  Легкие и устойчивые к воздействию коррозии алюминиевые корпуса
  •  Трехфазная закрытая модульная система с унифицированными соединительными фланцами
  •  Система уплотнения, гарантирующая превосходную герметичность
  •  Изолирующий слой и опорные изоляторы из трехкомпонентной эпоксидной смолы
  •  Несколько газовых отсеков, каждый из которых оснащен газовым фильтром, предохранительной диафрагмой, контактным манометром и газовыми клапанами
  •  Алюминиевые токонесущие трубы и тюльпанообразные контакты с медными пальцами, посеребренными на контактных поверхностях
  •  Две секции на отгрузочную единицу, собранные и испытанные на заводе-изготовителе, благодаря чему возможна быстрая установка на объекте
  •  Приводимый в действие пружиной выключатель с дугогасительной камерой третьего поколения
  • Комбинированные выключатели разъединитель - заземление со смотровыми окнами.

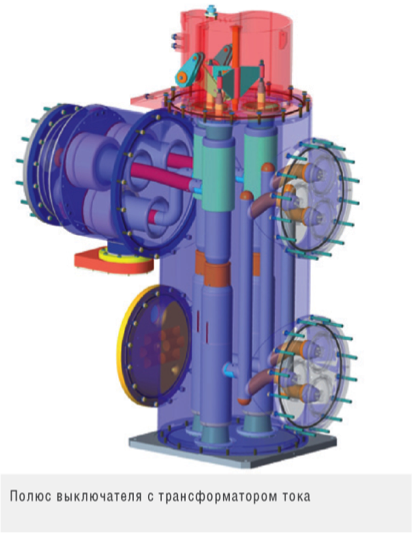

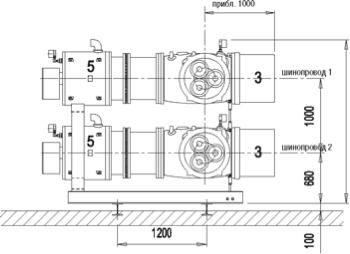

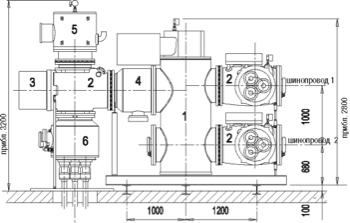

Секция фидера с ТН

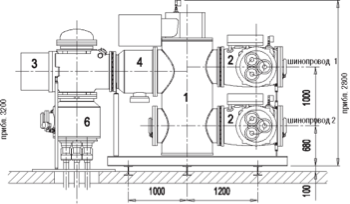

Секция трансформатора


Секция заземления шинопровода и измерительная секция

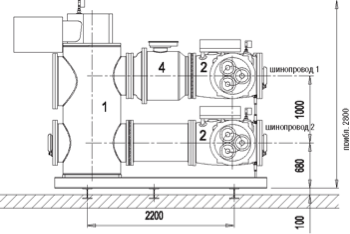

Секция секционного выключателя



Все размеры указаны в миллиметрах.

  1. Выключатель
  2.  Комбинированный разъединитель и выключатель заземления на время обслуживания
  3.  Выключатель заземления быстрого срабатывания
  4.  Трансформатор тока
  5.  Трансформатор напряжения
  6.  Концевая заделка кабеля

Предложенная схема является типовым решением и может меняться в зависимости от требования заказчика. За более детальной информацией обращайся к нам.
