Трансформаторы тока 110-150 кВ

Описание устройства трансформаторов тока.

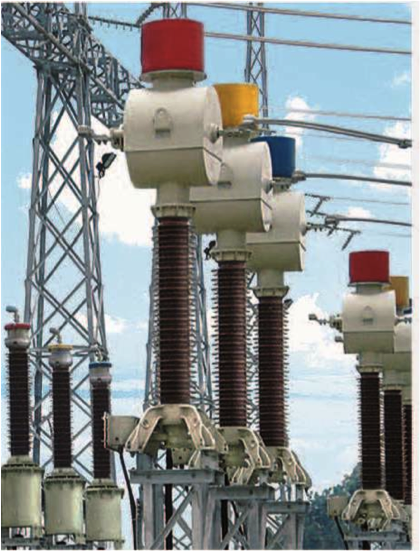

Трансформаторы тока 110 кВ и трансформаторы тока 150 кВ

Используется покрытый коричневой глазурью изолятор с на­весообразным профилем согласно стандарту МЭК 815. По за­казу возможна поставка серого фарфора или различных на­весообразных профилей. Фарфор прикреплен с помощью портланд-цемента с обеих сторон к фланцам из алюминие­вого сплава, за счет чего достигается оптимальная механиче­ская прочность.

Верхняя часть корпуса изготовлена из устойчивого к корро­зии алюминиевого сплава, а его форма соответствует вну­треннему активному элементу. Изолированные первичная и вторичная обмотки собираются в верхней части корпуса. Выводы первичных обмоток с устройствами для изменения коэффициента трансформации расположены с боковых сто­рон алюминиевого корпуса. Сильфон из нержавеющей стали, установленный в верхней части, компенсирует расширение и сжатие масла в результате колебаний окружающей темпера­туры. Таким образом обеспечивается герметичность ТТ. По­ложение сильфона, видимое через окно в кожухе, указывает эксплуатационное состояние и уровень масла в ТТ. Пробка маслозаливного отверстия находится в верхней части сильфона.

Полностью герметичный ТТ неподвержен к воздействию дождя, снега, льда и может выдерживать существенные ко­лебания температуры. В конструкции используется высоко­качественная кремнистая сталь марки CRGO и сердечники кольцевой обмотки из железоникелевого сплава. Для выпол­нения различных требований к измерениям и защите в одном ТТ можно использовать до 6 сердечников различных классов точности, нагрузок вторичной цепи и значений номинального тока.

Вторичная обмотка равномерно распределена по окружности сердечника. Это снижает реактивное сопротивление обмотки и способствует получению точного коэффициента трансфор­мации.

Конструкция основания ТТ выполнена из алюминиевого спла­ва. На основании располагаются вторичная распределитель­ная коробка, вентиль отбора проб масла и башмаки зазем­ления. На основании также имеются основные подъемные скобы и крепежные отверстия. Для упрощения подъема во время монтажа, из горизонтального положения, на верхнем корпусе предусмотрено две дополнительные скобы.

Испытания и рабочие характеристики

Рабочие характеристики и надежность этих трансформаторов тока были проверены авторитетными международными ис­пытательными лабораториями, такими как КЕМА (Нидерлан­ды) и СРШ (Индия). ТТ подвергались типовым испытаниям на работу в условиях короткого замыкания, проходили испыта­ние на температурную устойчивость, импульсное испытание множественными усеченными волнами, «мокрое испытание» напряжением грозового импульса, испытание на частичный разряд и т. д., в соответствии со стандартом МЭК 44-1 - 1996.

Транспортировка

Все ТТ транспортируются только в горизонтальном положе­нии. Более подробная информация содержится в инструкции по эксплуатации.

Обслуживание

Это изделие закрытого типа не нуждается в обслуживании и запасных частях. Описание регулярных и периодических про­верок содержится в инструкции по эксплуатации, поставляе­мой вместе с ТТ.



Основные характеристики на трансформаторы тока 110 кВ


L22755L3665А2645

Характеристики Ед. измерения IOSK 123/230/550 IOSK 145/275/650
1. Действующий стандарт - МЭК 44-1 (1996); МЕК 185
2. Номинальное напряжение кВ 110
3. Наибольшее рабочее напряжение системы кВ 126 145
4. Одноминутное напряжение промышленной частоты кВ 230 275
5. Испытательное напряжение грозового импульса кВп 550 650
6. Коммутационный импульс кВп н/д
7. Номинальная частота Гц 50/60
8. Температуры окружающей среды °С от -45 до 50
9. Сейсмическая устойчивость msk-64 баллы 9
10. Высота установки над уровнем моря м до 1000
11. Одноминутное напряжение промышленной частоты на вторичной обмотке
- измерение кВ 3
- защита кВ 3
12. Ном. перв. ток А 50 – 2000 - 4000
13. Ном. втор. ток А 1 или 5
14. Ток термической стойкости / длительность кА/с 40 / 1 из 3 сек.
15. Номинальный ток электродинамической стойкости кА 100
16. Консольная нагрузка кг согласно МЭК 44-1
17. Общая длина пути утечки мм 3075 3625
18. Высота изолятора мм 1280
19. Размеры (рис.4) мм -
L1 2070
L2 2755
L3 665
20. Монтажные размеры мм -
А1 560
А2 645
21. Общий вес кг 450
22. Количество масла кг 100
23. Указатель уровня масла указатель уровня сильфона, установленный вверху
24. Устройство сброса давления сильфон из нержавеющей стали, установленный вверху
25. Приспособление для компенсации расширения и сокращения объема масла сильфон из нержавеющей стали, установленный вверху
26. Тип блокировки вторичных выводов шпилька с зажимом
Дополнительные характеристики
1. Номинальный тепловой ток А до 4000 (для k=1)
2. Высота установки над уровнем моря м до 1500
3. Длина пути утечки кВ 25/31/35 25/31

В таблице приведены типовые параметры. Свяжитесь с нами для получения информации по другим характеристикам.



Основные характеристики на трансформаторы тока 150 кВ



Характеристики Ед. измерения IOSK 123/230/550 IOSK 145/275/650
1. Действующий стандарт - МЭК 44-1 (1996); МЕК 185
2. Номинальное напряжение кВ 150
3. Одноминутное напряжение промышленной частоты кВ 325
4. Испытательное напряжение грозового импульса кВп 750
5. Коммутационный импульс кВп Н/Д
6. Номинальная частота Гц 50/60
7. Температуры окружающей среды °C от -45 до 50
8. Сейсмическая устойчивость msk-64 баллы 9
9. Высота установки над уровнем моря м до 1000
10. Одноминутное напряжение промышленной частоты на вторичной обмотке
измерение кВ 3
защита кВ 3
11. Ном. перв. ток А 50 – 2000 - 4000
12. Ном. втор. ток А 1 или 5
13. Ток термической стойкости / длительность кА/с 50 / 1 из 3 сек.
14. Номинальный ток электродинамической стойкости кА 125
15. Консольная нагрузка кг согласно МЭК 44-1
16. Общая длина пути утечки мм 4250
17. Высота изолятора мм 1345
18. Размеры (рис.4) мм -
L1 2110
L2 2780
L3 665
19.Монтажные размеры мм -
А1 600
А2 685
20. Общий вес кг 525
21. Количество масла кг 110
22. Указатель уровня масла указатель уровня сильфона, установленный вверху
23. Устройство сброса давления сильфон из нержавеющей стали, установленный вверху
24. Приспособление для компенсации расширения и сокращения объема масла сильфон из нержавеющей стали, установленный вверху
25. Тип блокировки вторичных выводов шпилька с зажимом
Дополнительные характеристики
1. Номинальный тепловой ток А до 4000 (для k=1)
2. Высота установки над уровнем моря м до 1500
3. Длина пути утечки кВ 25

В таблице приведены типовые параметры. Свяжитесь с нами для получения информации по другим характеристикам.
